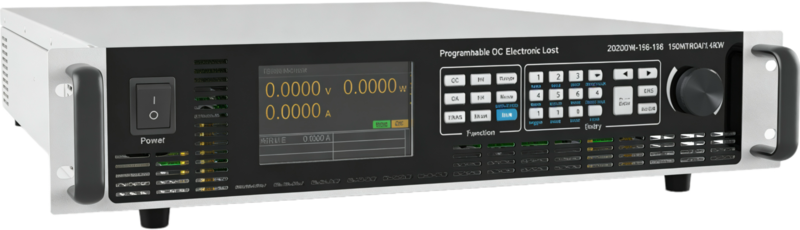

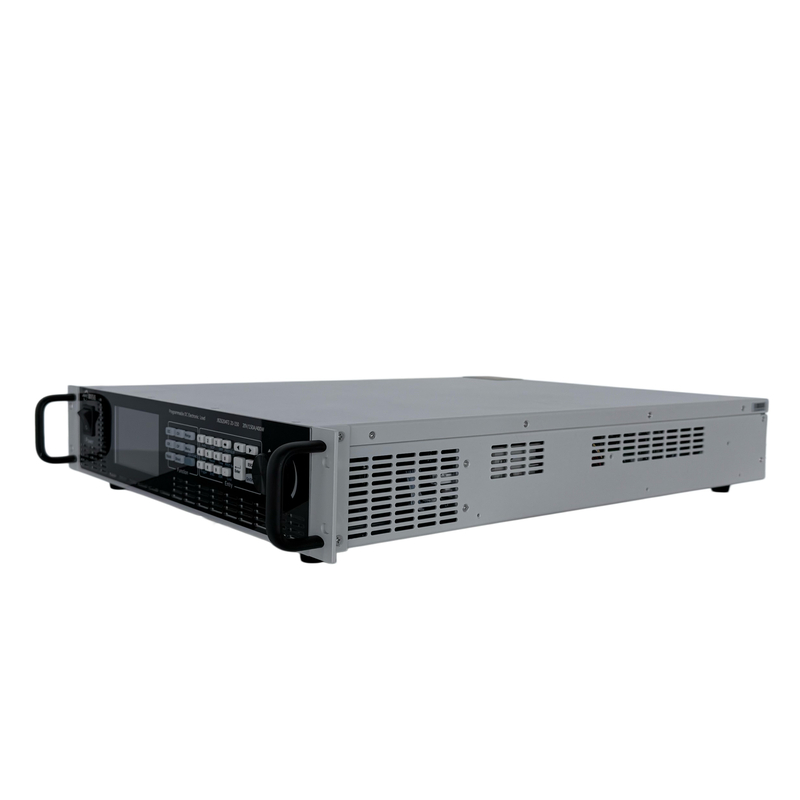

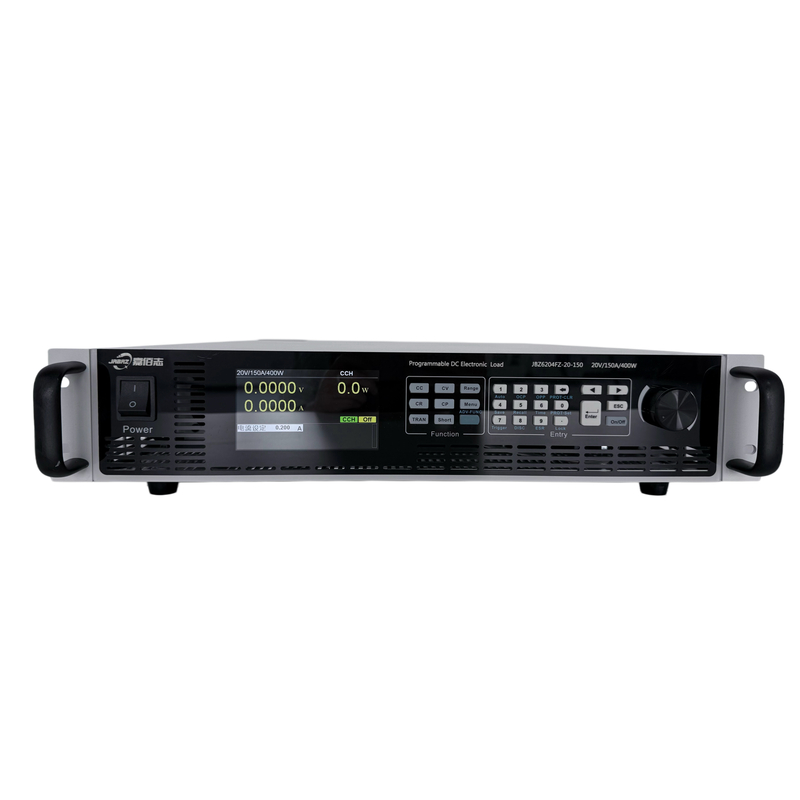

JBZ6200FZ超低电压直流电子负载

产品详情

产品参数

JBZ6200FZ系列

超低压程控直流电子负载

JBZ6200系列负载广泛应用于燃料电池测试、CPU供电测试、老化等低压大电流应用场景。F系列可实现0.2V带载满电流，FZ系列可实现0V带载满电流。

特点：

1.单机输入功率：400W~6kW，可扩展至60kW

2.电压范围:0~40V

3.电流范围:0~6000A

4.电压精度：0.025%F.S.，电流精度：0.05%F.S.

5.1MHz高速电压、电流采样率，1us控制分辨率

6.电流、电压上升、下降斜率值可设置

7.斜率多档位可设置

8.CV环路速度可设置，匹配不同电源

9.1kHz电压、电流等参数通讯传输速率

10.电压远端采样（四线制测量）

11.支持多机同步输入（选配）

12.多种工作模式：CC、CV、CR、CP、CV+CC、CV+CR、CR+CC、CP+CC

13.二十多种测试功能：序列测试，自动测试，短路模拟，时间测量，放电测试，内阻测试，过流测试，过功率测试，扫频测试，负载效应，LED模拟，纹波测量、正弦波功能等14.序列支持50个文件，每个文件100步，支持文件链接、循环等

15.标配LAN、RS232、RS485，可选配GPIB、USB、CAN，具备隔离高速外部数字、模拟监控接口

16.全方位保护功能：过电压、过电流、过功率、过热、电流振荡保护、限电流、限功率、反接告警等

快速选型表

输入功率	20V	满电流电压	高度
400W	JBZ6204FZ-20-150	0V	2U
750W	JBZ6207FZ-20-150	0V	2U
750W	JBZ6207FZ-20-300	0V	2U
1500W	JBZ6215FZ-20-300	0V	2U
2250W	JBZ6222FZ-20-600	0V	4U
3000W	JBZ6230FZ-20-600	0V	4U
4500W	JBZ6245FZ-20-900	0V	6U
6000W	JBZ6260FZ-20-1200	0V	8U
7500W	JBZ6275FZ-40-1500	0V	10U
9000W	JBZ6290FZ-40-1800	0V	12U
10500W	JBZ62105FZ-40-2100	0V	14U

输入功率	40V	满电流电压	高度
750W	JBZ6207F-40-150	0.2V	2U
1500W	JBZ6215F-40-300	0.2V	2U
2250W	JBZ6222F-40-450	0.2V	2U
3000W	JBZ6230F-40-600	0.2V	2U
4500W	JBZ6245F-40-900	0.2V	4U
6000W	JBZ6260F-40-1200	0.2V	4U
9000W	JBZ6290F-40-1800	0.2V	6U
12000W	JBZ62120F-40-2400	0.2V	8U
15000W	JBZ62150F-40-3000	0.2V	10U
18000W	JBZ62180F-40-3600	0.2V	12U
21000W	JBZ62210F-40-4200	0.2V	14U

型号FZ：0V满电流；型号F：0.2V满电流 (其他规格型号可接受定制)

应用领域

CPU供电，功率器件、传感器测试，老化；

燃料电池测试、老化；

电池强制放电测试；

高功率密度

JBZ6200FZ系列负载采用高功率密度设计，体积是传统电子负载的一半，散热性能提高一倍，重量仅是传统电子负载一半。

多种工作模式

JBZ6200FZ系列负载已有CC、CV、CR、CP基本工作模式，在满足了绝大多数电源、电池、器件类产品应用需求后，增加了CV+CC、CV+CR、CR+CC、CP+CC多种组合工作模式，为客户解决充电桩、车载充电器、UPS等设备，启动电流过流、过冲等问题，用户可根据实际工况选择更适合自己的工作模式完成测试。

序列、自动测试功能

JBZ6200FZ系列序列功能支持50个文件，单文件100步，可链接，循环以及工作模式选择，满足用户进行电源、电池等复杂、快速工况模拟。自动测试功能，同样具备50个不同文件，每文件20步，每步可编辑不同工作模式，判断条件，内容以及检测时间等参数，运行后结果在屏幕和复合端口中提供给用户。系统集成和远程控制均可方便使用。

电池放电测试、内阻测试

JBZ6200FZ系列负载为电池放电测试提供了三种工作模式：恒流、恒电阻、恒功率进行稳态放电，同时还可设置截止电压、截止电量、截止时间。功能开启后，电池的放电电量（Ah、Wh），放电时间等信息均可在屏幕上查阅。电池放电测试功能亦可用于超级电容、燃料电池等的放电参数测试。

JBZ6200FZ系列负载提供的内阻测量功能，在电流改变的瞬间，准确的捕获内阻电位差，从而获得准确，稳定的内阻值。

正弦波功能

JBZ6200FZ系列负载提供了可设正弦波峰值、谷值以及频率的电流带载波形该功能，方便用户应用于燃料电池的测试

规格参数表

型号	JBZ6204FZ-20-150		JBZ6207FZ-20-150		JBZ6207FZ-20-300
电压	20V		20V		20V
电流	150A		150A		300A
功率	400W		750W		750W
最小操作电压	-1.5V@150A		-1.5V@150A		-1.5V@300A
恒电流
量程	15A	150A	15A	150A	30A	300A
分辨率	0.25mA	2.5mA	0.25mA	2.5mA	0.5mA	5mA
精度	0.05%+0.05%F.S.
恒电压
量程	4V	20V	4V	20V	4V	20V
分辨率	0.08mV	0.4mV	0.08mV	0.4mV	0.08mV	0.4mV
精度	0.025%+0.025%F.S.
恒电阻
量程	0.005~13.3	0.05~133	0.005~13.3	0.05~133	0.0025~6.6	0.025~66
精度	Vin/Rset*(0.2%)+0.2%IF.S
恒功率
量程	400W		750W		750W
精度	0.2%+0.2% F.S.
动态
T1&T2	10us～60s		10us～60s		10us～60s
分辨率	1us		1us		1us
精度	1us+20PPM		1us+20PPM		1us+20PPM
斜率（A/us,A/ms）	0.001～0.05	0.01～0.5	0.001～0.1	0.01～1	0.001～0.2	0.01～2
电流测量
量程	15A	150A	30A	300A	30A	300A
分辨率	0.6mA	6mA	0.4mA	4mA	0.2mA	2mA
精度	0.05%+0.05%F.S.
电压测量
量程	-0.7V～4V	-3.3～20V	-0.7V～4V	-3.3～20V	-0.7V～4V	-3.3～20V
分辨率	0.08mV	0.4mV	0.08mV	0.4mV	0.08mV	0.4mV
精度	0.025%+0.025%F.S.
环境
AC电压	220VAC±10%，50～60Hz ，300VA(可定制110VAC）
温度	0℃～40℃
重量	22kg
尺寸（W x H x D）	482mm x 88mm x 700mm，标配脚垫

规格参数表

型号	JBZ6215FZ-20-300		JBZ6222FZ-20-600		JBZ6230FZ-20-600
电压	20V		20V		20V
电流	300A		600A		600A
功率	1500W		2250W		3000W
最小操作电压	-1.5V@300A		-1.5V@600A		-1.5V@600A
恒电流
量程	30A	300A	60A	600A	60A	600A
分辨率	0.5mA	5mA	1mA	10mA	1mA	10mA
精度	0.05%+0.05%F.S.
恒电压
量程	4V	20V	4V	20V	4V	20V
分辨率	0.08mV	0.4mV	0.08mV	0.4mV	0.08mV	0.4mV
精度	0.025%+0.025%F.S.
恒电阻
量程	0.0025~13	0.025~66	0.0012~6.6	0.012~33	0.0012~6.6	0.012~33
精度	Vin/Rset*(0.2%)+0.2%IF.S
恒功率
量程	1500W		2250W		3000W
精度	0.2%+0.2% F.S.
动态
T1&T2	10us～60s		10us～60s		10us～60s
分辨率	1us		1us		1us
精度	1us+20PPM		1us+20PPM		1us+20PPM
斜率（A/us,A/ms）	0.001～0.2	0.01～2	0.001～0.3	0.01～3	0.001～0.4	0.01～4
电流测量
量程	30A	300A	60A	600A	60A	600A
分辨率	0.5mA	5mA	1mA	10mA	1mA	10mA
精度	0.05%+0.05%F.S.
电压测量
量程	-0.7V～4V	-3.3～20V	-0.7V～4V	-3.3～20V	-0.7V～4V	-3.3～20V
分辨率	0.08mV	0.4mV	0.08mV	0.4mV	0.08mV	0.4mV
精度	0.025%+0.025%F.S.
环境
AC电压	220VAC±10%，50～60Hz ，1.8kVA(1.5kW);3.6kVA(3kW)
温度	0℃～40℃
重量	20kg(1.5kW),35kg(3kW)
尺寸（W x H x D）	1.5kW 482mm x 88mm x 740mm，3kW 482mm x 176mm x 740mm标配脚垫

规格参数表

型号	JBZ6207F-40-150		JBZ6215F-40-300		JBZ6222F-40-450		JBZ6230F-40-600
电压	40V		40V		40V		40V
电流	150A		300A		450A		600A
功率	750W		1500W		2250W		3000W
最小操作电压	‘0.2V@150A		‘0.2V@300A		’0.2V@450A		’0.2V@600A
恒电流
量程	15A	150A	30A	300A	45A	450A	60A	600A
分辨率	0.25mA	2.5mA	0.5mA	5mA	0.75mA	7.5mA	1mA	10mA
精度	0.05%+0.05%F.S.
恒电压
量程	8V	40V	8V	40V	8V	40V	8V	40V
分辨率	0.02mV	0.7mV	0.02mV	0.7mV	0.02mV	0.7mV	0.02mV	0.7mV
精度	0.025%+0.025%F.S.
恒电阻
量程	0.01~53	0.1~266	0.005~26	0.05~133	0.0033~17	0.033~88	0.0025~13	0.025~66
精度	Vin/Rset*(0.2%)+0.2%IF.S
恒功率
量程	1500W		2250W		2250W		3000W
精度	0.2%+0.2% F.S.
动态
T1&T2	10us～60s		10us～60s		10us～60s		10us～60s
分辨率	1us		1us		1us		1us
精度	1us+20PPM		1us+20PPM		1us+20PPM		1us+20PPM
斜率（A/us,A/ms）	0.001～0.1	0.01～1	0.001～0.2	0.01～2	0.001～0.3	0.01～3	0.001～0.4	0.01～4
电流测量
量程	15A	150A	30A	300A	45A	450A	60A	600A
分辨率	0.25mA	2.5mA	0.5mA	5mA	0.75mA	7.5mA	1mA	10mA
精度	0.05%+0.05%F.S.
电压测量
量程	8V	40V	8V	40V	8V	40V	8V	40V
分辨率	0.02mV	0.7mV	0.02mV	0.7mV	0.02mV	0.7mV	0.02mV	0.7mV
精度	0.025%+0.025%F.S.
环境
AC电压	220VAC±10%，50～60Hz ，300VA
温度	0℃～40℃
重量	22kg
尺寸（W x H x D）	482mm x 88mm x 700mm标配脚垫

型号

JBZ6200FZ

规格

400W~6KW

简介

JBZ6200FZ系列负载是一款小体积、高可靠、超低电压直流电子负载，0~40V电压范围，单机功率400W~6kW。电压、电流、斜率多档位，1MHz高速采样和控制，可轻松实现高精度的测量，快慢兼备的电压、电流控制速度。8种工作模式，20多种测试功能，标配LAN、RS232、RS485，数字、模拟监控口，可选配USB、CAN、GPIB通讯接口等。 JBZ6200系列负载广泛应用于燃料电池测试、CPU供电测试、老化等低压大电流应用场景。F系列可实现0.2V带载满电流， FZ系列可实现0V带载满电流。
