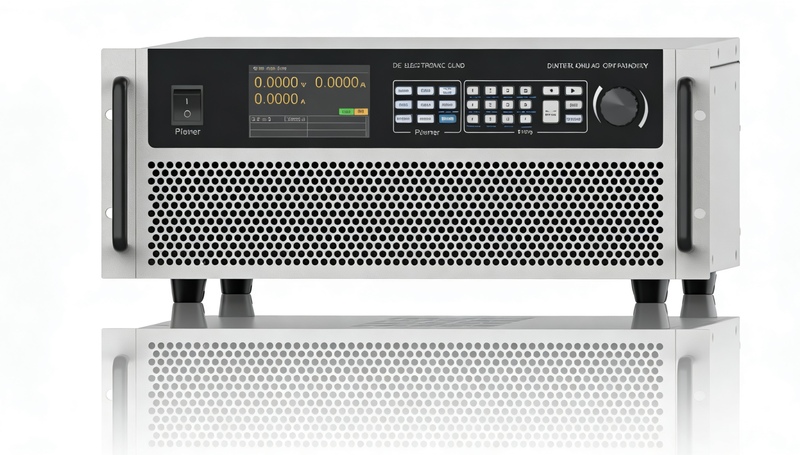

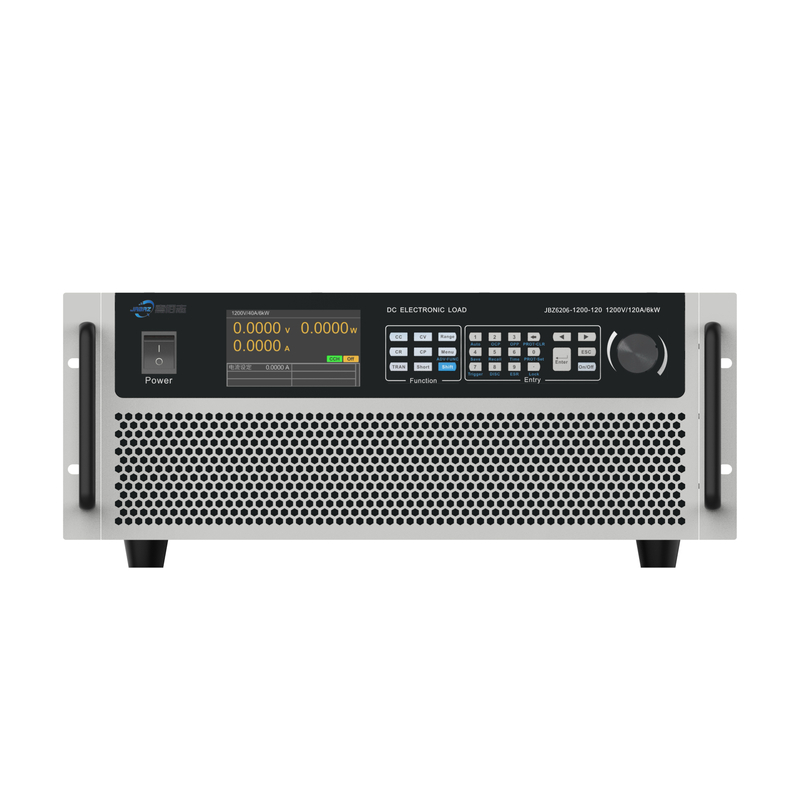

JBZ6200系列

高性能大功率程控直流电子负载

   JBZ6200系列负载是一款高可靠、高密度、高性能直流电子负载，具有150V、600V、1200V三种电压范围，单机密 度6kW仅3U高度 ，功率从4kW可达72kW，支持主从并联，**功率可扩展至720kW。电压、电流多档量程且拥有1MHz高速采样、控制、捕获能力，可实现快速的环路响应、高速的电流上升、下降速度，动态模式分辨率可达1us，50kHz 频率范围。多种工作模式，20余种测试功能。除此，还具备丰富的远程通讯、数字、模拟监控接口，均为满足用户的各种负载应用需求而生。

   JBZ6200系列负载广泛应用于动力、燃料电池测试，直流工业、服务器电源，直流充电桩、车载充电机，接触器、继 电器等功率电子元器件及其他电力电子产品的设计、验证和生产测试中。

特点

‍1.单机输入功率 ：4kW~72kW ， 6kW/3U

2.功率：可扩展 至720kW， （其他 可定制 ）

3.电压范围:150V 、 600V 、 1200V

4.电流范围:0~3080A（其他可定制）

             100A/1kW(150V)， 70A/1kW（ 600V ），

             40A/1kW(1200V)

5.电压精度： 0.025%F.S.； 电流精度： 0.05%F.S.

6.短时间超额定功率两倍的带载能力

7.1MHz高速电压、电流采样率，1us控制分辨率

8.50kHz高速动态模式，可调电流上升和下降沿

9.1kHz电压、电流等参数通讯传输速率

10.CV环路速度可设， 匹配不同电源

11.二十余种测试功能 ：序列测试，自动测试，短路模拟，时间测量， 放电测试， 内阻测试，过流测试，   过功率测试，扫频测试，负载效应，LED模拟， 正弦波功能等

12.多种工 作模式 ： CC 、 CV 、 CR 、 CP 、 CV+CC、 CR+CC 、 CV+CR 、 CP+CC

13. 序列支持50个文件， 每个文件100步， 支持文件链接

14. 标配LAN 、RS232 、RS485 ，可选配GPIB 、USB、CAN，具备隔离高速外部数字、模拟监控接口

15. 全方位保护功能：过电压 、过电流、过功率 、过热、电流振荡保护 、限电流、限功率、反接告警等

快速选型表

应用领域

储能及能源领域

燃料电池电堆、锂电池包、铅蓄电池、超级电容、光伏组件、发电机、储能设备测试以及太 阳能电池阵列、风能发电虚拟负载模拟等

汽车电子

大功率 DC-DC 转换器、控制模块、BMS、电器 负荷模拟、线束测试、直流充电桩、OBC 车载充 电机测试

电力电子

工业电源、服务器电源、通讯电源、UPS电源、A/D、D/D电源供应器等

电子器件

接触器、继电器、保险丝、传感器、汽车高压配件

高功率密度

JBZ6200 系列负载采用高功率密度设计，使得标准 19 英寸 3U 机箱功率高达 6kW，体积是传统电 子负载的一半，散热性能提高一倍，重量仅是传统电子负载一半。

主从并机，灵活配置功率

   JBZ6200系列具有主从并联功能，各负载主动均流。支持不同功率、同电压机型并机，用户可轻松 并联至 720kW。并机后负载仅需在主机上操作，从机自动分配参数，使用轻松，便捷。

功率倍增

   JBZ6200 系列具有短时间两倍过功率拉载能力，用户在极限参数测试时，无需按最高点功率值选型，可极大节约成本。

   负载温度 35℃以下两倍额定功率时长可达 5 秒。 适用于电机、电池、器件瞬间大功率放电测试抗冲击能力，以及给动力 、燃料电池瞬间大功率放电测试等。

序列、自动测试功能

   JBZ6200 系列支持50个序列文件，单文件 100 步，可链接，循环以及工作模式选择，满足用户进行电源、电池等复杂、快速工况模拟。为提高制造型用户生产效率，节约生产成本，JaBaZ结合客户需求开发了自动测试功能，用户可根据产品需求配置 50 个不同文件，每个文件 20 步，每步可编辑不同工作模式，判断条件，内容以及检测时间等参数，运行后结果在屏幕和复合端口中提供给用户，系统集成和远程控制均可方便使用

动态功能、扫频功能

动态模式是测试电源的动态负载响应以及其他动态特性。JBZ6200系列负载提供高达50kHz 的可编程动态负载以及动态扫描模式。动态负载模式可配置高/低位值、上升/下降斜率、运行方式等。

   动态扫描模式的电压电流采样率为500kHz，支持线性增、减负载电流频率，最高可达50kHz。此模式可测试被测物在负载带载频率变化过程中的峰值电压Vp+、谷值电压Vp-，验证电源的动态负载响应能力。

正弦波功能

JBZ6200系列负载提供了可设正弦波峰值、谷值以及频率的电流带载波形，正弦波频率最高可设置20kHz。该功能常用于燃料电池分析阻抗使用。

OCP、OPP 测试功能

   功率输出设备为保证安全、可靠，通常会设计过流和过功率保护。JBZ6200系列负载可提供用户自行设定步进电流，步进时间，步进功率以及判断条件、判断容差来测试过流、过功率保护的有效性及准确性。测试时，负载以恒电流或恒功率模式带载，同时根据用户设定判断条件及容差进行判断，若输出电压或功率未低于截止电压或功率，负载将继续按步进值测试，若输出电压或功率低于截止电压或功率，则停止测试，并将测试结果显示于屏幕。

电池放电测试、内阻测试

   JBZ6200系列负载为电池放电测试提供了三种工作模式：恒流、恒电阻、恒功率进行稳态放电，同时还可设置截止电压、截止电量、截止时间。功能开启后，电池的放电电量（Ah、Wh），放电时间等信息均可在屏幕上查阅。电池放电测试功能亦可用于超级电容、燃料电池等的放电参数测试。

   等效直流内阻（ESR）是衡量电池等电化学类载体能源性能的一个重要技术指标。JBZ6200系列负载提供的内阻测量功能，在电流改变的瞬间，准确的捕获内阻电位差，从而获得准确，稳定的内阻值。

全方位保护功能

   JBZ6200系列负载提供多种电压、电流、功率硬件保护和软件功能，包括开机的软启动、关机软卸载、电流振荡保护、过电压、过电流、过功率、过温度、限电流、限功率保护等，为防止人员误操作、还配置了电压、电流、功率上下限操作限制，有效保证用户及待测设备的安全运行。

丰富的对外接口

    JBZ6200系列负载具备丰富的远程通讯接口以及模拟、数字控制接口，标配LAN、RS232、RS485，可选配GPIB、USB、CAN通讯接口，支持Modbus，SCPI协议，选配CANOpen协议；模拟接口包括电流监测、编程；数字接口包括两路输入，两路输出IO口，均具备高压隔离能力，以提供设备、人员安全。

规格参数表

此产品手册仅供参考，如需其他规格，请咨询嘉佰志商务及关注官网/官微以获取最新产品资讯。因公司产品持续更新，我司保留技术规格参数变更权力，恕无法另行通知，感谢合作。

‍

‍
