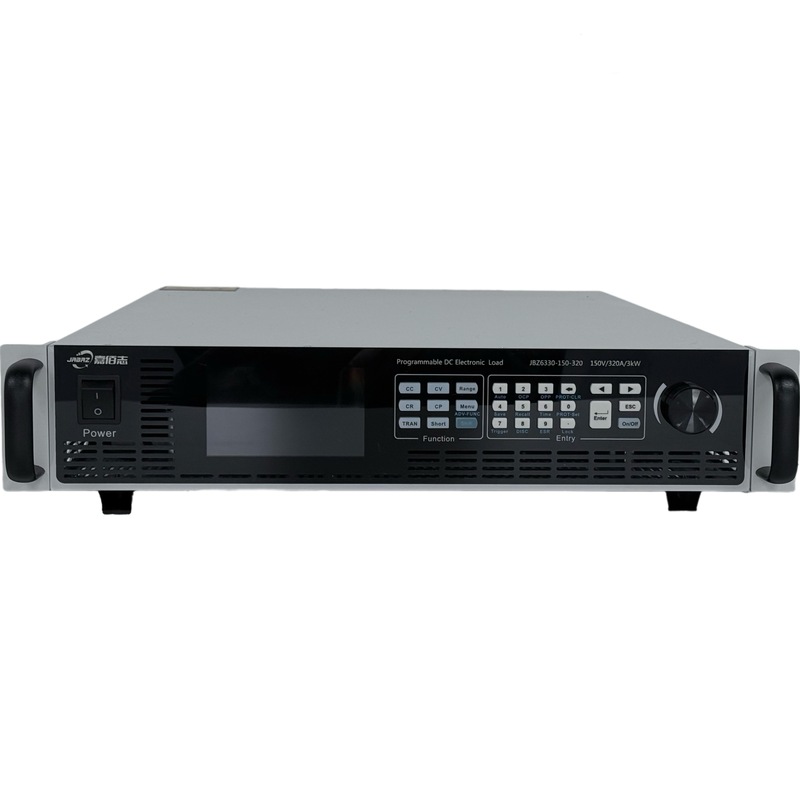

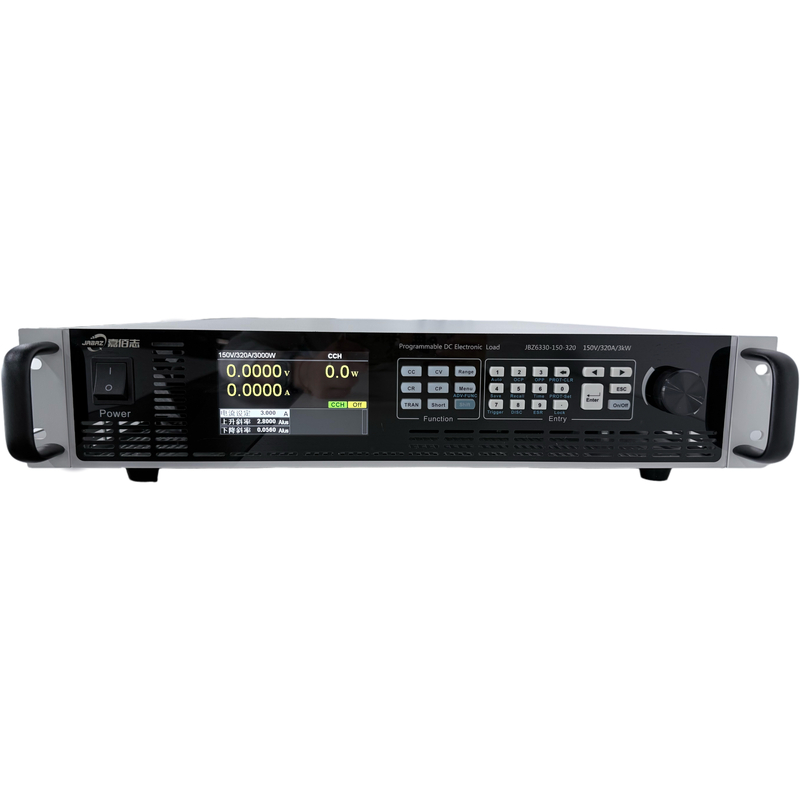

JBZ6300系列
高性能中功率程控直流电子负载
JBZ6300系列负载是一款小体积、高可靠、高性能的中功率直流电子负载，具有150V、600V、1200V三种电压范围，单机功率700W~3kW，支持主从并联扩展。电压、电流多档量程且拥有1MHz高速采样、控制、捕获能力，可实现快速的环路响应、高速的电流上升、下降速度，动态模式分辨率可达1us。8种工作模式，20多种测试功能。标配LAN、RS232、RS485，数字、模拟监控口，可选配USB、CAN、GPIB通讯等。
JBZ6300系列负载广泛应用于LED驱动，通讯电源，服务器电源，直流充电桩，车载充电机，动力、燃料电池，保险丝、线束、接触器、继电器等功率电子元器件及其他电力电子产品的设计、验证和生产测试中。
特点
1.单机输入功率：700W~3kW，可扩展至48kW
2.电压范围:150V、600V、1200V
3.电流范围:0~3000A（其他可定制）
4.电压精度：0.025%F.S.，电流精度：0.05%F.S.
5.1MHz高速电压、电流采样率，1us控制分辨率
6.电流、电压上升、下降斜率可设置
7.短时间超额定功率两倍的带载能力
8.CV环路速度可设，匹配不同电源
9.1kHz电压、电流等参数通讯传输速率
10.支持电压远端采样
11.具备主从并机功能
12.支持多机同步输出功能（选配）
13.多种工作模式：CC、CV、CR、CP、CV+CC、CV+CR、CR+CC、CP+CC
14.二十多种测试功能：序列测试，自动测试，短路模拟，时间测量，放电测试，内阻测试，过流测试，过功率测试，扫频测试，负载效应，LED模拟，纹波测量、正弦波功能
15.序列支持50个文件，每个文件100步，支持文件链接
16.标配LAN、RS232、RS485，可选配GPIB、USB、CAN，具备隔离高速外部数字、模拟监控接口
17.全方位保护功能：过电压、过电流、过功率、过热、电流振荡保护、限电流、限功率、反接告警等
快速选型表
输入参数 | 150V | 600V | 1200V | 高度 |
700W | JBZ6307-150-80A/E | JBZ6307-600-60A/E | JBZ6307-1200-25A/E | 2U |
1200W | JBZ6312-150-160A/E | JBZ6312-600-120A/E | JBZ6312-1200-50A/E | 2U |
1500W | JBZ6315-150-160A/E | JBZ6315-600-120A/E | JBZ6315-1200-50A/E | 2U |
1800W | JBZ6318-150-200A/E | JBZ6318-600-150A/E | JBZ6318-1200-60A/E | 2U |
2250W | JBZ6322-150-240A/E | JBZ6322-600-180A/E | JBZ6322-1200-75A/E | 2U |
2400W | JBZ6324-150-280A/E | JBZ6324-600-210A/E | JBZ6324-1200-90A/E | 2U |
3000W | JBZ6330-150-320A/E | JBZ6330-600-240A/E | JBZ6330-1200-100A/E | 2U |
型号E ：标准；型号 A：高级（增加 LED 模拟，CRD，CPD，CV+CR 功能）
应用领域
1.电源类测试：AC/DC电源、DC/DC转换器、LED、通讯、服务器、适配器等中小功率电源
2.锂电池、燃料电池、超级电容等电化学能源放电测试
3.保险丝、线束、继电器、连接器、传感器等电子元器件类测试
高功率密度
JBZ6300系列负载采用高功率密度设计，体积是传统电子负载的一半，散热性能提高一倍，重量仅是传统电子负载一半。
多种工作模式
JBZ6300系列负载已有 CC、CV、CR、CP 基本工作模式，在满足了绝大多数电源、电池、器件类产品应用需求后，增加了 CV+CC、CV+CR、CR+CC、CP+CC多种组合工作模式，为客户解决充电桩、车载充电器、UPS 等设备，启动电流过流、过冲等问题，用户可根据实际工况选择更适合自己的工作模式完成测试。
序列、自动测试功能
JBZ6300系列序列功能支持50个文件，单文件100步，可链接，循环以及工作模式选择，满足用户进行电源、电池等复杂、快速工况模拟。自动测试功能，同样具备50个不同文件，每文件20步，每步可编辑不同工作模式，判断条件，内容以及检测时间等参数，运行后结果在屏幕和复合端口中提供给用户。系统集成和远程控制均可方便使用。
OCP、OPP测试功能
功率输出设备为保证安全、可靠，通常会设计过流和过功率保护。ZD82000系列负载提供设定步进电流，步进时间，步进功率以及判断条件、判断容差来测试过流、过功率保护的有效性及准确性。测试时，负载以恒电流或恒功率模式带载，同时根据用户设定判断条件及容差进行判断，若输出电压或功率未低于截止电压或功率，负载将继续按步进值测试，若输出电压或功率低于截止电压或功率，则停止测试，并将测试结果显示于屏幕。
动态功能、扫频功能
JBZ6300系列负载提供高达50kHz的可编程动态负载以及动态扫描模式。动态负载模式可配置高/低位值、时间、上升/下降斜率、运行方式等。此模式可测试被测物在负载带载频率变化过程中的峰值电压 Vpk+、谷值电压 Vpk-，验证电源的动态负载响应能力。
电池放电测试、内阻测试
JBZ6300系列负载为电池放电测试提供了三种工作模式：恒流、恒电阻、恒功率进行稳态放电，同时还可设置截止电压、截止电量、截止时间。功能开启后，电池的放电电量（Ah、Wh），放电时间等信息均可在屏幕上查阅。电池放电测试功能亦可用于超级电容、燃料电池等的放电参数测试。
JBZ6300系列负载提供的内阻测量功能，在电流改变的瞬间，准确的捕获内阻电位差，从而获得准确，稳定的内阻值。
丰富的对外接口 | |
| JBZ6300系列负载具备丰富的远程通讯接口以及模拟、数字控制接口，远程标配 LAN、RS232、RS485 通讯接口，支持 Modbus，SCPI协议（选配 GPIB、USB、 CAN）；模拟接口包括电流监测、电流编程；数字接口包括两路输入，两路输🎧 IO口，均具备高压隔离能力，以提供设备、人员安全。 |
规格参数表
型号 | JBZ6315-150-160A/E | JBZ6315-600-120A/E | JBZ6315-1200-50A/E | |||
电压 | 150V | 600V | 1200V | |||
电流 | 160A | 120A | 50A | |||
功率 | 1500W | |||||
最小操作电压 | 1.4V@160A | 8V@120A | 22V@50A | |||
恒电流 | ||||||
量程 | 16A | 160A | 12A | 120A | 5A | 50A |
分辨率 | 0.3mA | 3mA | 0.2mA | 2mA | 0.1mA | 1mA |
精度 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | |||
恒电压 | ||||||
量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 0.5mV | 2.5mV | 2mV | 10mV | 4mV | 20mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | |||
恒电阻 | ||||||
量程 | 0.035～180Ω | 0.2～900Ω | 0.2～1kΩ | 1～5kΩ | 0.7～4 kΩ | 7～20kΩ |
精度 | Vin/Rset*(0.2%)+0.2%IF.S | Vin/Rset*(0.2%)+0.2%IF.S | Vin/Rset*(0.2%)+0.2%IF.S | |||
恒功率 | ||||||
量程 | 1500W | |||||
精度 | 0.2%+0.2%F.S. | 0.2%+0.2%F.S. | 0.2%+0.2%F.S. | |||
动态 | ||||||
T1&T2 | 10us～60s | 10us～60s | 10us～60s | |||
分辨率 | 1us | 1us | 1us | |||
精度 | 1us+20PPM | 1us+20PPM | 1us+20PPM | |||
斜率 A/us、 A/ms | 0.001～0.14 | 0.01～1.4 | 0.0001～0.1 | 0.001～1 | 0.0001～0.06 | 0.001～0.6 |
电流测量 | ||||||
量程 | 16A | 160A | 12A | 120A | 5A | 50A |
分辨率 | 0.3mA | 3mA | 0.2mA | 2mA | 0.1mA | 1mA |
精度 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | |||
电压测量 | ||||||
量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 0.5mV | 2.5mV | 2mV | 10mV | 4mV | 20mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | |||
环境 | ||||||
AC 电压 | 220VAC±10%，50～60Hz ，220VA（可定制 110VAC 供电） | |||||
温度 | 0℃～40℃ | |||||
重量 | 19kg | |||||
尺寸 | 482mm(W) x88mm(H) x662mm(D),含防护罩，标配脚垫 | |||||
型号 | JBZ6330-150-320A/E | JBZ6330-600-240A/E | JBZ6330-1200-100A/E | |||
电压 | 150V | 600V | 1200V | |||
电流 | 320A | 240A | 100A | |||
功率 | 3000W | |||||
最小操作电压 | 1.4V@320A | 8V@240A | 22V@100A | |||
恒电流 | ||||||
量程 | 32A | 320A | 24A | 240A | 10A | 100A |
分辨率 | 0.6mA | 6mA | 0.4mA | 4mA | 0.2mA | 2mA |
精度 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | |||
恒电压 | ||||||
量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 0.5mV | 2.5mV | 2mV | 10mV | 4mV | 20mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | |||
恒电阻 | ||||||
量程 | 0.02～90Ω | 0.2～400Ω | 0.1～540Ω | 1～2.7kΩ | 0.4～2.4kΩ | 4～12kΩ |
精度 | Vin/Rset*(0.2%)+0.2%IF.S | Vin/Rset*(0.2%)+0.2%IF.S | Vin/Rset*(0.2%)+0.2%IF.S | |||
恒功率 | ||||||
量程 | 3000W | |||||
精度 | 0.2%+0.2%F.S. | 0.2%+0.2%F.S. | 0.2%+0.2%F.S. | |||
动态 | ||||||
T1&T2 | 10us～60s | 10us～60s | 10us～60s | |||
分辨率 | 1us | 1us | 1us | |||
精度 | 1us+20PPM | 1us+20PPM | 1us+20PPM | |||
斜率 A/us、 A/ms | 0.001～0.28 | 0.01～2.8 | 0.0001～0.2 | 0.001～2 | 0.0001～0.12 | 0.001～1.2 |
电流测量 | ||||||
量程 | 32A | 320A | 24A | 240A | 10A | 100A |
分辨率 | 0.6mA | 6mA | 0.4mA | 4mA | 0.2mA | 2mA |
精度 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | |||
电压测量 | ||||||
量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 0.5mV | 2.5mV | 2mV | 10mV | 4mV | 20mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | |||
环境 | ||||||
AC 电压 | 220VAC±10%，50～60Hz ，240VA（可定制 110VAC 供电） | |||||
温度 | 0℃～40℃ | |||||
重量 | 22kg | |||||
尺寸 | 482mm(W) x88mm(H) x662mm(D),含防护罩，标配脚垫 | |||||
*上述规格，参数若有更新，恕不另行通知。详细信息请咨询嘉佰志业务渠道或关注嘉佰志官网获取最新资讯，感谢合作！
