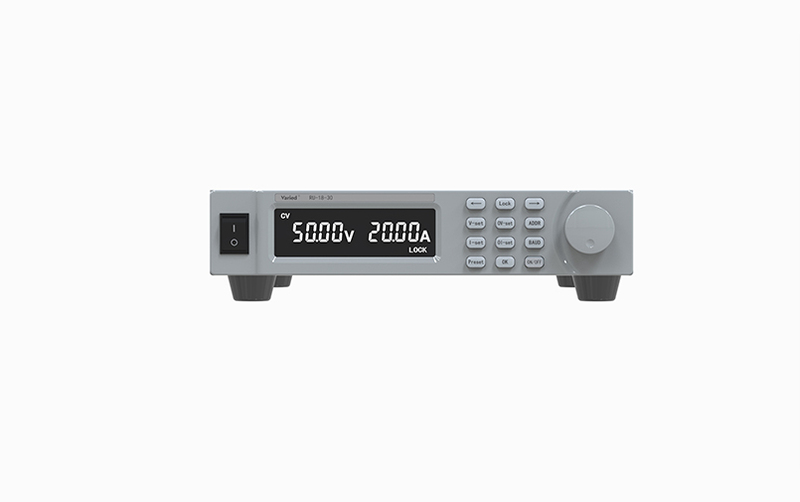

JBZ-E经济型直流电源

产品详情

产品参数

JBZ-E系列

经济型直流电源

JBZ-E系列直流电源是公司为科研及工业应用而自主研发生产的一款高性能直流电源供应器，本系列产品具有操作简单，体积小，效率高，高稳定等性能，具有完善的保护功能，让用户使用产品更放心，更稳定，更可靠。

特点

n 标准1U，2U，3U 尺寸，便于上机架使用；

n 电压、电流显示，工作状态一目了然；

n 标配RS232和RS485；

n 过压、过流、短路多种保护功能；

n CC/CV工作模式自动切换；

n 支持并机功率扩展功能，并机功率可达120KW。

n 高精度，电压0.05%，电流0.1%。

n 更高的动态性能，动态恢复时间≤2mS

n 电压电流斜率可设

n 具有list模式，可设100步及10组文件编辑

n 可多台串并联，最高支持15台并机

应用领域

n 生产线测试

n 自动化系统集成

n 实验室测试

n 压缩机配套测试

n 电动工具配套测试

电压电流斜率设置

根据不同机型，在最快上升速度基础上，每台机型可以自由设置上升速度。电压最快10000V/S,电流10000A/S。满足客户测量产品需要电压电流上升可调的需求

快速选型表

JBZ-E经济性直流电源
系列	型号	电压	电流	机型	系列	型号	电压	电流	机型
1.2KW系列（220V输入）	E-3040	0-30V	0-40A	½ 1U	7.5KW系列（380V输入）	E-30025	0-300V	0-25A	2U
	E-6020	0-60V	0-20A	½ 1U		E-10075	0-100V	0-75A	2U
	E-10012	0-100V	0-12A	½ 1U		E-60125	0-60V	0-125A	2U
	E-3004	0-300V	0-4A	½ 1U		E-30250	0-30V	0-250A	2U
	E-6002	0-600V	0-2A	½ 1U	12KW系列（380V输入）	E-20600	0-20V	0-600A	3U
1.8KW系列（220V输入）	E-3060	0-30V	0-60A	½ 1U		E-30400	0-30V	0-400A	3U
	E-6030	0-60V	0-30A	½ 1U		E-40300	0-40V	0-300A	3U
	E-10018	0-100V	0-18A	½ 1U		E-60200	0-60V	0-200A	3U
	E-3006	0-300V	0-6A	½ 1U		E-100120	0-100V	0-120A	3U
	E-6003	0-600V	0-3A	½ 1U		E-120100	0-120V	0-120A	3U
	E-10001	0-1000V	0-1A	½ 1U		E-20060	0-200V	0-60A	3U
3.2KW系列（220V输入）	E-30120	0-30V	0-120A	2U		E-30040	0-300V	0-40A	3U
	E-6060	0-60V	0-60A	2U		E-40030	0-400V	0-30A	3U
	E-10036	0-100V	0-36A	2U		E-60020	0-600V	0-20A	3U
	E-20018	0-200V	0-18A	2U		E-80015	0-800V	0-15A	3U
	E-30012	0-300V	0-12A	2U		E-100012	0-1000V	0-12A	3U
	E-6006	0-600V	0-6A	2U	15KW系列（380V输入）	E-30500	0-30V	0-500A	3U
6KW系列（220V输入）	E-30200	0-30V	0-200A	2U		E-60250	0-60V	0-250A	3U
	E-60100	0-60V	0-100A	2U		E-100150	0-100V	0-150A	3U
	E-10060	0-100V	0-60A	2U		E-150100	0-150V	0-100A	3U
	E-30020	0-300V	0-20A	2U		E-30050	0-300V	0-50A	3U
	E-60010	0-600V	0-10A	2U		E-50030	0-500V	0-30A	3U
	E-10003	0-1000V	0-3A	2U		E-60025	0-600V	0-25A	3U
	E-10006	0-1000V	0-6A	2U		E-80018	0-800V	0-18A	3U
7.5KW系列（380V输入）	E-10008	0-1000V	0-8A	2U		E-100015	0-1000V	0-15A	3U
7.5KW系列（380V输入）	E-60012	0-600V	0-12A	2U		E-150010	0-1500V	0-10A	3U

规格参数表-1

规格型号		E-3040	E-6020	E-10012	E-3004	E-6002
交流输入		220V±10%
额定值范围	输出电压	0-30V	0-60V	0-100V	0-300V	0-600V
	输出电流	0-40A	0-20A	0-12A	0-4A	0-2A
	输出功率	0-1200W	0-1200W	0-1200W	0-1200W	0-1200W
负载调整率	电压	≤0.2%FS	≤0.1%FS	≤0.1%FS	≤0.1%FS	≤0.1%FS
	电流	≤0.2%FS	≤0.1%FS	≤0.1%FS	≤0.1%FS	≤0.1%FS
设定值解析度	电压	0.01V	0.01V	0.1V	0.1V	0.1V
	电流	0.01A	0.01A	0.01A	0.001A	0.0001A
回读值解析度	电压	0.01V	0.01V	0.1V	0.1V	0.1V
	电流	0.01A	0.01A	0.01A	0.001A	0.001A
设定值精确度	电压	≤0.1%FS＋20mV		≤0.1%FS＋20mV	≤0.1%FS＋100mV
	电流	≤0.3%FS＋30mA		≤0.3%FS＋10mA	≤0.3%FS＋10mA
回读值精确度	电压	≤0.1%FS＋20mV		≤0.1%FS＋20mV	≤0.1%FS＋100mV
	电流	≤0.3%FS＋30mA		≤0.3%FS＋10mA	≤0.3%FS＋10mA
纹波（20HZ-20MHZ）		Vpp≤1%FS＋100mV Vrms≤0.3%FS＋50mV		Vpp≤1%FS＋100mV Vrms≤0.3%FS＋100mV	Vpp≤1%FS＋300mV Vrms≤0.3%FS＋100mV
动态响应时间（10%-90%负载)		≤5mS
电压/电流设定和预置		旋转编码器
旋转编码器		标配RS232，RS485
保护功能		具有过压保护，过流保护，短路保护，温度保护
散热方式		强制风冷
操作环境		室内使用设计，温度：0℃～40℃；湿度：10％～85％ RH
储存环境		温度：-20℃～70℃；湿度：10％～90％ RH
*尺寸（WHD)*		21844435mm
重量		4KG左右

规格参数表-2

规格型号		E-3060	E-6030	E-10018	E-6003	E-3004	E-10001
交流输入		220V±10%
额定值范围	输出电压	0-30V	0-60V	0-100V	0-300V	0-600V	0-1000V
	输出电流	0-60A	0-30A	0-18A	0-6A	0-3A	0-1A
	输出功率	0-1800W	0-1800W	0-1800W	0-1800W	0-1800W	0-1800W
负载调整率	电压	≤0.2%FS	≤0.1%FS	≤0.1%FS	≤0.1%FS	≤0.1%FS	≤0.1%FS
	电流	≤0.2%FS	≤0.1%FS	≤0.1%FS	≤0.1%FS	≤0.1%FS	≤0.1%FS
设定值解析度	电压	0.01V	0.01V	0.1V	0.1V	0.1V	1V
	电流	0.01A	0.01A	0.01A	0.001A	0.001A	0.001A
回读值解析度	电压	0.01V	0.01V	0.1V	0.1V	0.1V	0.1V
	电流	0.01A	0.01A	0.01A	0.001A	0.001A	0.001A
设定值精确度	电压	≤0.1%FS＋20mV		≤0.1%FS＋20mV	≤0.1%FS＋100mV
	电流	≤0.3%FS＋30mA		≤0.3%FS＋10mA	≤0.3%FS＋10mA
回读值精确度	电压	≤0.1%FS＋20mV		≤0.1%FS＋20mV	≤0.1%FS＋100mV
	电流	≤0.3%FS＋30mA		≤0.3%FS＋10mA	≤0.3%FS＋10mA
纹波（20HZ-20MHZ）		Vpp≤1%FS＋100mV Vrms≤0.3%FS＋50mV		Vpp≤1%FS＋100mV Vrms≤0.3%FS＋100mV	Vpp≤1%FS＋300mV Vrms≤0.3%FS＋100mV
动态响应时间（10%-90%负载)		≤5mS
电压/电流设定和预置		旋转编码器
旋转编码器		标配RS232，RS485
保护功能		具有过压保护，过流保护，短路保护，温度保护
散热方式		强制风冷
操作环境		室内使用设计，温度：0℃～40℃；湿度：10％～85％ RH
储存环境		温度：-20℃～70℃；湿度：10％～90％ RH
*尺寸（WHD)*		21844435mm
重量		4KG左右

规格参数表-3

规格型号		E-30120	E-6060	E-10036	E-20018	E-30012	E-6006
交流输入		220V±10%
额定值范围	输出电压	0-30V	0-60V	0-100V	0-200V	0-300V	0-600V
	输出电流	0-120A	0-60A	0-36A	0-18A	0-12A	0-6A
	输出功率	0-3600W	0-3600W	0-3600W	0-3600W	0-3600W	0-3600W
负载调整率	电压	≤0.2%FS	≤0.1%FS	≤0.1%FS	≤0.1%FS	≤0.1%FS	≤0.1%FS
	电流	≤0.2%FS	≤0.1%FS	≤0.1%FS	≤0.1%FS	≤0.1%FS	≤0.1%FS
设定值解析度	电压	0.01V	0.01V	0.1V	0.1V	0.1V	0.1V
	电流	0.01A	0.01A	0.01A	0.001A	0.01A	0.001A
回读值解析度	电压	0.01V	0.01V	0.1V	0.1V	0.1V	0.1V
	电流	0.1A	0.01A	0.01A	0.01A	0.01A	0.001A
设定值精确度	电压	≤0.1%FS＋20mV		≤0.1%FS＋20mV	≤0.1%FS＋100mV
	电流	≤0.3%FS＋50mA		≤0.3%FS＋30mA	≤0.3%FS＋30mA	≤0.3%FS＋20mA
回读值精确度	电压	≤0.1%FS＋20mV		≤0.1%FS＋20mV	≤0.1%FS＋100mV
	电流	≤0.3%FS＋50mA		≤0.3%FS＋30mA	≤0.3%FS＋30mA	≤0.3%FS＋20mA
纹波（20HZ-20MHZ）		Vpp≤2%FS＋100mV Vrms≤0.3%FS＋50mV	Vpp≤1%FS＋100mV Vrms≤0.3%FS＋100mV		Vpp≤1%FS＋300mV Vrms≤0.3%FS＋100mV
动态响应时间（10%-90%负载)		≤5mS
电压/电流设定和预置		旋转编码器
接口		标配RS232，RS485、LAN
保护功能		具有过压保护，过流保护，短路保护，温度保护
散热方式		强制风冷
操作环境		室内使用设计，温度：0℃～40℃；湿度：10％～85％ RH
储存环境		温度：-20℃～70℃；湿度：10％～90％ RH
*尺寸（WHD)*		48288520mm
重量		18KG左右

规格参数表-4

规格型号		E-30200	E-60100	E-10060	E-20030	E-30020	E-60010	E-10003	E-10006
交流输入		220V±10%
额定值范围	输出电压	0-30V	0-60V	0-100V	0-200V	0-300V	0-600V	0-1000V	0-1000V
	输出电流	0-200A	0-100A	0-60A	0-30A	0-20A	0-10A	0-3A	0-6A
	输出功率	0-6000W	0-6000W	0-6000W	0-6000W	0-6000W	0-6000W	0-3000W	0-6000W
负载调整率	电压	≤0.2%FS	≤0.1%FS	≤0.2%FS	≤0.1%FS	≤0.1%FS	≤0.1%FS	≤0.2%FS	≤0.2%FS
负载调整率	电流	≤0.2%FS	≤0.1%FS	≤0.2%FS	≤0.1%FS	≤0.1%FS	≤0.1%FS	≤0.2%FS	≤0.2%FS
设定值解析度	电压	0.01V	0.01V	0.1V	0.1V	0.1V	0.1V	1V	1V
设定值解析度	电流	0.1A	0.1A	0.01A	0.01A	0.01A	0.01A	0.001A	0.001A
回读值解析度	电压	0.01V	0.01V	0.1V	0.1V	0.1V	0.1V	1V	1V
回读值解析度	电流	0.1A	0.1A	0.01A	0.01A	0.01A	0.01A	0.001A	0.001A
设定值精确度	电压	≤0.1%FS＋20mV	≤0.1%FS＋20mV		≤0.1%FS＋100mV			≤0.2%FS＋100mV
设定值精确度	电流	≤0.5%FS＋100mA	≤0.3%FS＋100mA		≤0.3%FS＋10mA			≤0.3%FS＋15mA	≤0.3%FS＋10mA
回读值精确度	电压	≤0.1%FS＋20mV	≤0.1%FS＋20mV		≤0.1%FS＋100mV			≤0.2%FS＋100mV
回读值精确度	电流	≤0.5%FS＋100mA	≤0.3%FS＋100mA		≤0.3%FS＋10mA			≤0.3%FS＋15mA	≤0.3%FS＋10mA
纹波（20HZ-20MHZ）		Vpp≤3%FS＋100mV Vrms≤0.5%FS＋100mV	Vpp≤1%FS＋100mV Vrms≤0.3%FS＋100mV		Vpp≤0.1%FS＋300mV Vrms≤0.3%FS＋100mV
动态响应时间（10%-90%负载)		≤5mS
电压/电流设定和预置		旋转编码器
接口		标配RS232，RS485、LAN
保护功能		具有过压保护，过流保护，短路保护，温度保护
散热方式		强制风冷
操作环境		室内使用设计，温度：0℃～40℃；湿度：10％～85％ RH
储存环境		温度：-20℃～70℃；湿度：10％～90％ RH
*尺寸（WHD)*		48288520mm
重量		18KG左右

规格参数表-5

规格型号		E-30250	E-60125	E-10075	E-15050	E-30025	E-60012	E-10008
交流输入		380V±10%
额定值范围	输出电压	0-30V	0-60V	0-100V	0-150V	0-300V	0-600V	0-1000V
	输出电流	0-250A	0-125A	0-75A	0-50A	0-25A	0-12A	0-8A
	输出功率	0-7500W	0-7500W	0-7500W	0-7500W	0-7500W	0-7200W	0-8000W
负载调整率	电压	≤0.2%FS	≤0.2%FS	≤0.2%FS	≤0.2%FS	≤0.2%FS	≤0.2%FS	≤0.2%FS
	电流	≤0.2%FS	≤0.2%FS	≤0.2%FS	≤0.2%FS	≤0.2%FS	≤0.2%FS	≤0.2%FS
设定值解析度	电压	0.01V	0.01V	0.1V	0.1V	0.1V	0.1V	1V
	电流	0.1A	0.1A	0.01A	0.01A	0.01A	0.01A	0.001A
回读值解析度	电压	0.01V	0.01V	0.1V	0.1V	0.1V	0.1V	1V
	电流	0.1A	0.1A	0.01A	0.01A	0.01A	0.01A	0.001A
设定值精确度	电压	≤0.1%FS＋20mV		≤0.1%FS＋20mV		≤0.1%FS＋100mV		≤0.2%FS＋100mV
	电流	≤0.5%FS＋100mA		≤0.5%FS＋30mA		≤0.3%FS＋10mA		≤0.3%FS＋10mA
回读值精确度	电压	≤0.1%FS＋20mV		≤0.1%FS＋20mV		≤0.1%FS＋100mV		≤0.2%FS＋100mV
	电流	≤0.5%FS＋100mA		≤0.5%FS＋30mA		≤0.3%FS＋10mA		≤0.3%FS＋10mA
纹波（20HZ-20MHZ）		Vpp≤3%FS＋100mV Vrm≤0.5%FS＋100mV	Vpp≤1%FS＋100mV Vrms≤0.3%FS＋100mV			Vpp≤0.1%FS＋300mV Vrms≤0.3%FS＋100mV
动态响应时间（10%-90%负载)		≤5mS
电压/电流设定和预置		旋转编码器
接口		标配RS232，RS485、LAN
保护功能		具有过压保护，过流保护，短路保护，温度保护
散热方式		强制风冷
操作环境		室内使用设计，温度：0℃～40℃；湿度：10％～85％ RH
储存环境		温度：-20℃～70℃；湿度：10％～90％ RH
*尺寸（WHD)*		48288520mm
重量		18KG左右

规格参数表-6

规格型号		E-20600	E-30400	E-40300	E-60200	E-100120	E-120100
交流输入		380V±10%
额定值范围	输出电压	0-20V	0-30V	0-40V	0-60V	0-100V	0-120V
	输出电流	0-600A	0-400A	0-300A	0-200A	0-120A	0-100A
	输出功率	0-12KW	0-12KW	0-10KW	0-12KW	0-12KW	0-12KW
负载调整率	电压	≤0.2%FS	≤0.2%FS	≤0.2%FS	≤0.2%FS	≤0.2%FS	≤0.2%FS
	电流	≤0.2%FS	≤0.2%FS	≤0.2%FS	≤0.2%FS	≤0.2%FS	≤0.2%FS
设定值解析度	电压	0.01V	0.01V	0.01V	0.01V	0.1V	0.1V
	电流	0.1A	0.1A	0.1A	0.1A	0.1A	0.01A
回读值解析度	电压	0.01V	0.01V	0.01V	0.01V	0.1V	0.1V
	电流	0.1A	0.1A	0.1A	0.1A	0.1A	0.01A
设定值精确度	电压	≤0.1%FS＋20mV				≤0.1%FS＋100mV
	电流	≤0.5%FS＋200mA				≤0.3%FS＋100mA
回读值精确度	电压	≤0.1%FS＋20mV				≤0.1%FS＋100mV
	电流	≤0.5%FS＋200mA				≤0.3%FS＋100mA
纹波（20HZ-20MHZ）		Vpp≤5%FS＋100mV Vrms≤1%FS＋100mV	Vpp≤3%FS＋100mV Vrms≤0.5%FS＋100mV			Vpp≤1%FS＋300mV Vrms≤0.3%FS＋100mV
动态响应时间（10%-90%负载)		≤5mS
电压/电流设定和预置		旋转编码器
接口		标配RS232，RS485、LAN
保护功能		具有过压保护，过流保护，短路保护，温度保护
散热方式		强制风冷
操作环境		室内使用设计，温度：0℃～40℃；湿度：10％～85％ RH
储存环境		温度：-20℃～70℃；湿度：10％～90％ RH
*尺寸（WHD)*		482132570mm
重量		28KG左右

规格参数表-7

规格型号		E-20060	E-30040	E-40030	E-60020	E-80015	E-100012
交流输入		380V±10%
额定值范围	输出电压	0-200V	0-300V	0-400V	0-600V	0-800V	0-1000V
	输出电流	0-60A	0-40A	0-30A	0-20A	0-15A	0-12A
	输出功率	0-12KW	0-12KW	0-12KW	0-12KW	0-12KW	0-12KW
负载调整率	电压	≤0.2%FS	≤0.2%FS	≤0.2%FS	≤0.2%FS	≤0.2%FS	≤0.2%FS
	电流	≤0.2%FS	≤0.2%FS	≤0.2%FS	≤0.2%FS	≤0.2%FS	≤0.2%FS
设定值解析度	电压	0.1V	0.1V	0.1V	0.1V	0.1V	1V
	电流	0.01A	0.01A	0.01A	0.01A	0.01A	0.01A
回读值解析度	电压	0.1V	0.1V	0.1V	0.1V	0.1V	1V
	电流	0.01A	0.01A	0.01A	0.01A	0.01A	0.01A
设定值精确度	电压	≤0.1%FS＋100mV		≤0.2%FS＋100mV		≤0.2%FS＋100mV
	电流	≤0.3%FS＋30mA	≤0.3%FS＋50mA	≤0.3%FS＋30mA	≤0.3%FS＋25mA	≤0.3%FS＋15mA
回读值精确度	电压	≤0.1%FS＋100mV		≤0.2%FS＋100mV		≤0.2%FS＋100mV
	电流	≤0.3%FS＋30mA	≤0.3%FS＋50mA	≤0.3%FS＋30mA	≤0.3%FS＋25mA	≤0.3%FS＋15mA
纹波（20HZ-20MHZ）		Vpp≤1%FS＋300mV Vrms≤0.3%FS＋100mV
动态响应时间（10%-90%负载)		≤5mS
电压/电流设定和预置		旋转编码器
接口		标配RS232，RS485、LAN
保护功能		具有过压保护，过流保护，短路保护，温度保护
散热方式		强制风冷
操作环境		室内使用设计，温度：0℃～40℃；湿度：10％～85％ RH
储存环境		温度：-20℃～70℃；湿度：10％～90％ RH
*尺寸（WHD)*		482132570mm
重量		28KG左右

规格参数表-8

规格型号		E-30500	E-60250	E-100150	E-150100	E-30050
交流输入		380V±10%
额定值范围	输出电压	0-30V	0-60V	0-100V	0-150V	0-300V
	输出电流	0-500A	0-250A	0-150A	0-100A	0-50A
	输出功率	0-15KW	0-15KW	0-15KW	0-15KW	0-15KW
负载调整率	电压	≤0.2%FS	≤0.2%FS	≤0.2%FS	≤0.2%FS	≤0.2%FS
	电流	≤0.2%FS	≤0.2%FS	≤0.2%FS	≤0.2%FS	≤0.2%FS
设定值解析度	电压	0.01V	0.01V	0.1V	0.1V	0.1V
	电流	0.1A	0.1A	0.1A	0.1A	0.01A
回读值解析度	电压	0.01V	0.01V	0.1V	0.1V	0.1V
	电流	0.1A	0.1A	0.1A	0.1A	0.01A
设定值精确度	电压	≤0.1%FS＋20mV				≤0.1%FS＋100mV
	电流	≤0.5%FS＋200mA				≤0.3%FS＋30mA
回读值精确度	电压	≤0.1%FS＋20mV				≤0.1%FS＋100mV
	电流	≤0.5%FS＋200mA				≤0.3%FS＋30mA
纹波（20HZ-20MHZ）		Vpp≤5%FS＋100mV Vrms≤1%FS＋100mV				Vpp≤3%FS＋100mV Vrms≤0.5%FS＋100mV
动态响应时间（10%-90%负载)		≤5mS
电压/电流设定和预置		旋转编码器
接口		标配RS232，RS485、LAN
保护功能		具有过压保护，过流保护，短路保护，温度保护
散热方式		强制风冷
操作环境		室内使用设计，温度：0℃～40℃；湿度：10％～85％ RH
储存环境		温度：-20℃～70℃；湿度：10％～90％ RH
*尺寸（WHD)*		482132570mm
重量		28KG左右

规格参数表-9

规格型号		E-50030	E-60025	E-80018	E-100015	E-150010
交流输入		380V±10%
额定值范围	输出电压	0-500V	0-600V	0-800V	0-1000V	0-1500V
	输出电流	0-30A	0-25A	0-18A	0-15A	0-10A
	输出功率	0-15KW	0-15KW	0-15KW	0-15KW	0-15KW
负载调整率	电压	≤0.2%FS	≤0.2%FS	≤0.2%FS	≤0.2%FS	≤0.2%FS
	电流	≤0.2%FS	≤0.2%FS	≤0.2%FS	≤0.2%FS	≤0.2%FS
设定值解析度	电压	0.1V	0.1V	0.1V	1V	1V
	电流	0.01A	0.01A	0.01A	0.01A	0.01A
回读值解析度	电压	0.1V	0.1V	0.1V	1V	1V
	电流	0.01A	0.01A	0.01A	0.01A	0.01A
设定值精确度	电压	≤0.1%FS＋100mV		≤0.2%FS＋100mV
	电流	≤0.3%FS＋30mA		≤0.3%FS＋10mA
回读值精确度	电压	≤0.1%FS＋100mV		≤0.2%FS＋100mV
	电流	≤0.3%FS＋30mA		≤0.3%FS＋10mA
纹波（20HZ-20MHZ）		Vpp≤3%FS＋100mV Vrms≤0.5%FS＋100mV		Vpp≤1%FS＋300mV Vrms≤0.3%FS＋50mV
动态响应时间（10%-90%负载)		≤5mS
电压/电流设定和预置		旋转编码器
接口		标配RS232，RS485、LAN
保护功能		具有过压保护，过流保护，短路保护，温度保护
散热方式		强制风冷
操作环境		室内使用设计，温度：0℃～40℃；湿度：10％～85％ RH
储存环境		温度：-20℃～70℃；湿度：10％～90％ RH
*尺寸（WHD)*		482132570mm
重量		28KG左右

型号

JBZ-E

简介

JBZ-E系列是公司为科研及工业应用而自主研发生产的一款高性能直流电源供应器。本系列产品具有操作简单，体积小，效率高，高精度，高稳定等性能，具有完善的保护功能，让用户使用产品更放心，更稳定，更可靠。
